Condicionador de ar exterior do armário das telecomunicações da parede dobro que refrigera com sistema do retificador

Detalhes rápidos:

1. especificações

(1) parâmetros técnicos

lista (de 2) acessórios

2. Aplicações

O armário exterior do equipamento de telecomunicações G1114124001 é usado principalmente na estação base de comunicação sem fio, tal como uma comunicação/estação o serviço, o sistema 4G/5G, de interruptor integrados rede do acesso/transmissão, comunicação da emergência/transmissão, etc.

3. descrição do armário

3,1 estrutura e material do armário

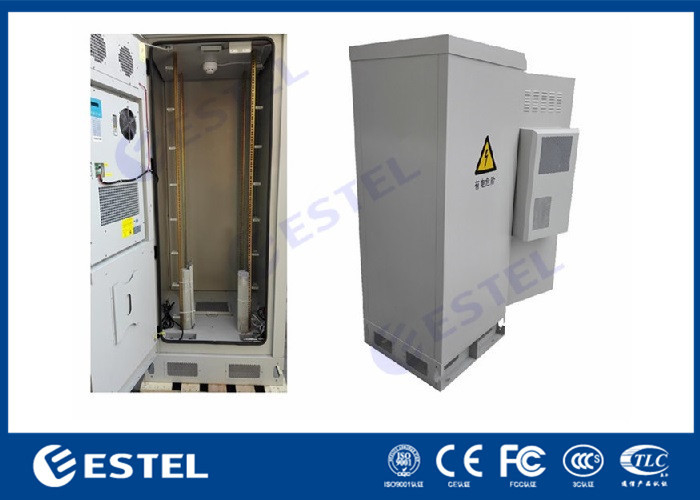

O armário é armário do equipamento, incluindo 19" quadro de montagem do equipamento, com um condicionador de ar e os fãs na porta do armário.

O armário é feito do aço galvanizado, com paredes dobro, a espessura do armário que a placa exterior é 1.5mm e a placa interna é 0.8mm. Há uma isolação térmica entre a parede interna e a parede exterior. O material de isolação é 20mm PEF. O armário é tipo montado.

3,2 porta e fechamento de armário

A porta de armário adota a estrutura encaixada. O ângulo da abertura da porta é mais do que 110°and o dispositivo do ponto inicial da porta pode limitar o ângulo da abertura. O fechamento é fechamento de ponto três contra-roubo, apoiando o cadeado. Cada porta de armário é equipada com um sensor do estar aberto, trabalhando com a unidade de monitorização ambiental.

4. Características

4,1 o armário exterior é dustproof, sunproof e impermeável.

4,2 o condicionador de ar e os fãs de utilização frescos do armário.

4,3 equipado com a iluminação da iluminação de -48VDC.

4,4 a disposição do armário é razoável, que facilitando o acesso, a fixação e aterrar de cabo. Na parte inferior do armário, há uns furos da entrada individualmente para o cabo distribuidor de corrente, o cabo de sinal e o cabo ótico.

4,5 os todos os cabos, selagem e isolação térmica usada no armário são feitos da chama - materiais retardadores.

4,6 o armário inclui 19" cremalheira padrão da montagem.

4,7 material: aço galvanizado de alta qualidade

4,8 tratamento de superfície: desengraxando, derusting, fosfatar inoxidável (ou galvanizar), pulverizam revestido.

4,9 rolamento da carga do armário: ≥600kg

4,10 proteção do ingresso: IP55

4,11 retardance de chama: cumpra com GB5169.7 o teste A

4,12 força mecânica: cada superfície pode carregar a pressão ereta >980N; depois que a porta está aberta, sua extremidade exterior pode carregar a pressão ereta >200N.

4,13 resistência de isolação: a resistência de isolação entre aterrar dispositivos e partes do corpo do armário não é mais baixa do que 2×104M/500V (C.C.).

4,14 tensão de Withstand: withstand tensão entre aterrando dispositivo e armário corpo é não menos do que 3000V) (da C.C./1min.

5. A instalação dos componentes

5,1 a lâmpada do diodo emissor de luz, o sensor do fumo e o sensor da porta são instalados na parte superior do armário.

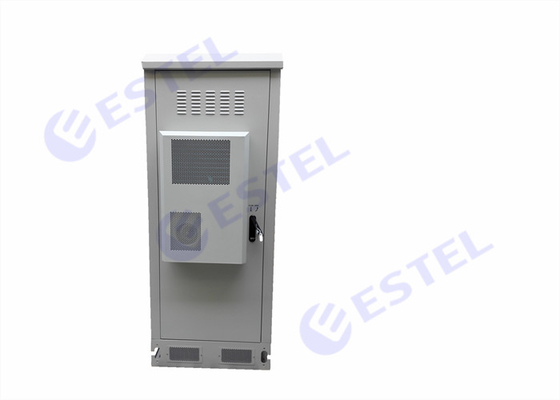

5,2 o condicionador de ar e os fãs são instalados na porta do armário.

6. Entrada do cabo

O cabo de alimentação e outros cabos externos são alcançados na parte inferior do armário.

7. Aterrando a proteção

• O armário é equipado que aterra a barra de cobre com o revestimento anticorrosivo. Há bastante parafusos para terminais do fio.
• A peça de metal do armário deve ser interconectada e conectado à barra aterrando. A resistência da conexão entre todos os dois pontos é menos do que 0.1Ω.
• O enterramento protetor de outros equipamentos dentro do armário deve ser conectado à barra aterrando.

8. Projeto contra-roubo

8,1 projeto contra-roubo da fechadura da porta

• Fechamento de ponto três

• A resistência de dano do fechamento contra-roubo cumpre “a exigência da classe B do fechamento contra-roubo mecânico” de GA/T 73-1994, apoiando o cadeado.

8,2 conexão e asseguração

(1) Anti-afrouxando a linha são usados como a estrutura e conexão do carregamento. Os parafusos de âncora para armário fixo são parafusos galvanizados do mergulho quente.

(2) as dobradiças de porta usam o modo interno da dobradiça.

8,3 tratamento do aparência e o de superfície

O revestimento de superfície do armário é revestimento especial exterior do pó, com cor cinzenta branca (PANTONE 428C). O revestimento cumpre com a exigência de GB/T 3181-2008.

9. Introdução da fábrica

Tamanho da fábrica: 3000 medidores quadrados

Não de linhas de produção principais: 5

Contrato de produção: O OEM presta serviços de manutenção oferecido, serviço de design

Oferecido, etiqueta do comprador oferecida

Experiência da produção: 13 anos

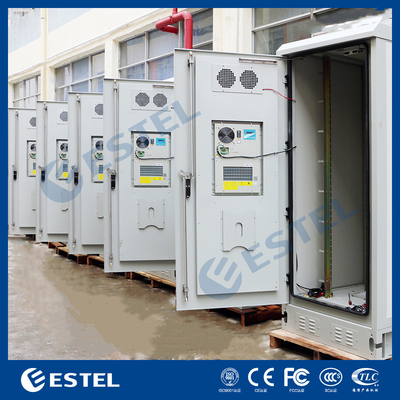

(1) linha de produção principal

(2) introdução do controle da qualidade

Nossa empresa executa resolutamente o princípio de qualidade primeiramente, nós controlamos e supervisionamos o processo de produção inteiro do acordo restrito com as exigências do sistema ISO9001 e do processo relacionado da aplicação. O departamento da qualidade restritamente controla todos os aspectos como a inspeção material, processos de produção, testes do produto, inspeção da expedição e estabelece documentos rastreáveis e identificação de produto.

Nossa equipe de inspeção da qualidade, é muito familiar com os vários padrões, a aplicação restrita da amostra exigida padrões e os métodos de testes.

10. Nosso sócio

11. Prazo de execução

Geralmente aproximadamente 10-15 dias. A necessidade exata do prazo de execução de ser confirmado de acordo com a quantidade de ordem.

12. Embalagem e transporte

Nosso agente de entrega

Os bens podem ser enviados pelo mar, pelo ar, pelo correio, por via terrestre, pelo trem, etc.

Além do seguinte agente de entrega, nós podemos igualmente procurar o agente de entrega com o melhor preço na porcelana se você nos precisa de fazer para você.
