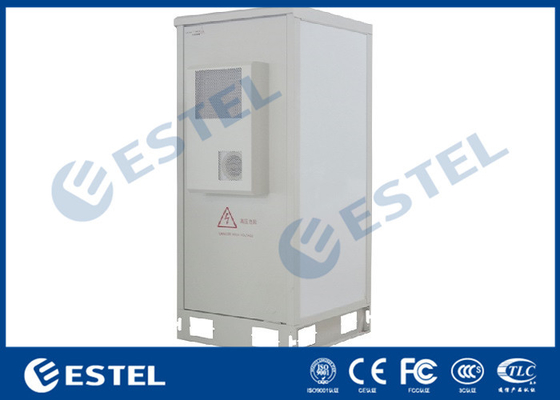

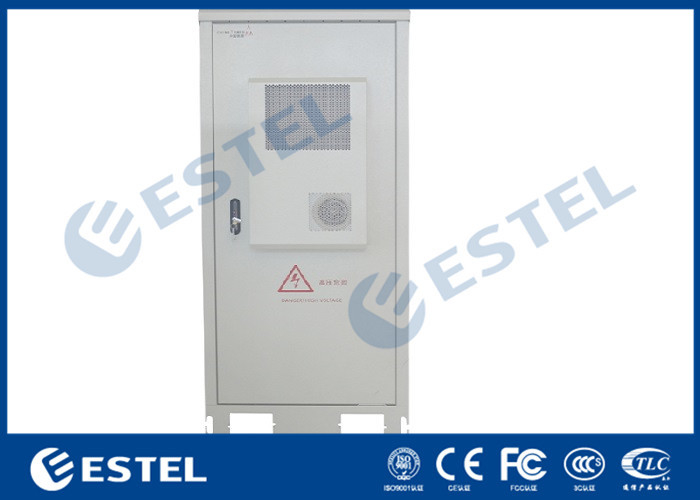

Armário de poder IP55 integrado exterior com sistema do PDU EMS

Armário de poder IP55 integrado exterior com sistema do PDU EMS

vista geral 1.Cabinet

O armário de poder exterior fornece opções flexíveis do tamanho, oferece a solução ideal do cerco construir para dentro a estação base inteira. O sistema de armários pode apoiar equipamentos bondes, UPS, PDU, baterias alternativas, sistema de Mornitoring e etc.

2. Especificações do armário

3. Características chaves do armário

3,1 construção altamente estável e rígida
3,2 o armário é dustproof, o sunproof e o impermeável, que é usado no ambiente exterior.

3,3 de aço da boa qualidade ou de aço inoxidável galvanizado

3,4 o armário inclui 19" cremalheira padrão da instalação.

3,5 accessaries opcionais: O sistema de armários pode apoiar equipamentos bondes, UPS, PDU, baterias alternativas, sistema de Mornitoring e etc.
3,6 as fontes de alimentação de comutação do modo estão disponíveis mediante solicitação.

3,7 os usos refrigerando condicionador de ar e fãs do armário.

3,8 incluindo a lâmpada da iluminação de -48VDC.

3,9 a disposição do armário é razoável, que facilitará o acesso, a fixação e aterrar de cabo. Na parte inferior do armário, há uns furos da entrada individualmente para o cabo distribuidor de corrente, o cabo de sinal e o cabo ótico.

3,10 os todos os cabos, selagem e isolação térmica usada no armário são feitos da chama - os materiais retardadores, que cumprem com GB5169.7 o teste A

3,11 tratamento de superfície: desengraxando, derusting, fosfatar inoxidável (ou galvanizar), pulverizam revestido.

3,12 nível da proteção IP55.

4. Entrada do cabo

Os cabos externos e o cabo de alimentação todos usam o método inferior da fiação.

5. A instalação dos componentes

5,1 a lâmpada do diodo emissor de luz, o sensor do fumo e o sensor da porta são instalados na parte superior do armário.

A unidade de monitoração do ambiente e o PDU são instalados em 19" cremalheira.

5,2 o condicionador de ar e os fãs são instalados na porta do armário.

6. Projeto da prova do roubo

6,1 projeto da prova do roubo da fechadura da porta

a resistência 1.Damage do fechamento da prova do roubo cumpre “a exigência da classe B do fechamento contra-roubo mecânico” de GA/T 73-1994, apoiando o cadeado.

fechamento de ponto 2.Three

6,2 conexão e asseguração

1. Use a conexão rosqueada anti-fraca como a conexão da estrutura e do portador. O parafuso de âncora para o mergulho quente de fixação do uso do armário galvanizou os parafusos.
2. As dobradiças de porta usam o modo interno da dobradiça.

7. Imagens internas

8. Imagens da produção
