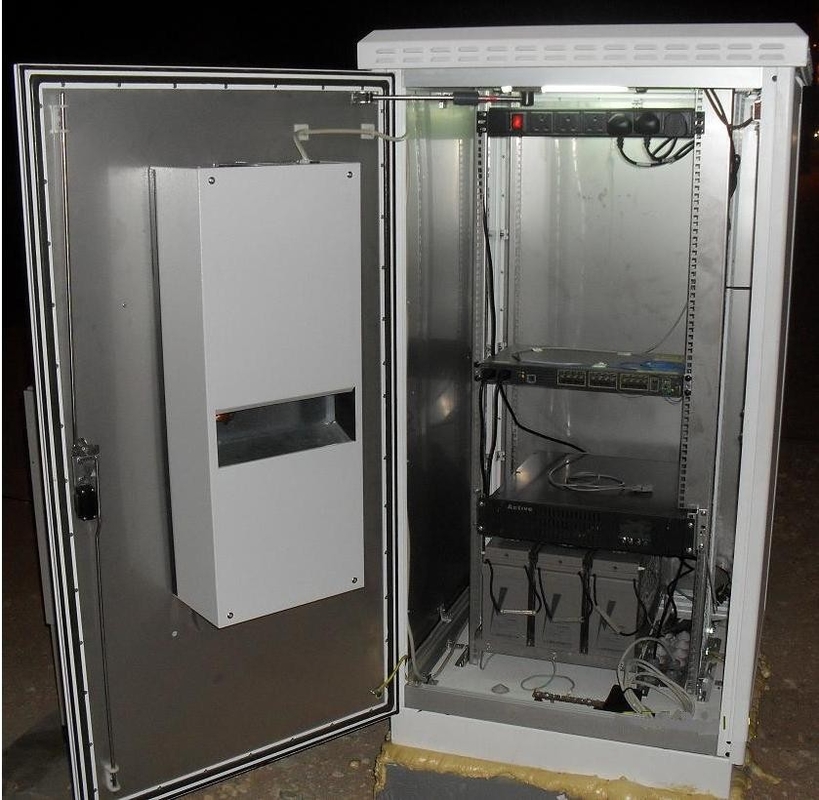

Armário exterior integrado das telecomunicações, com condicionador de ar, monitoração, retificador, bateria

Artigo

  Tipo

 Parâmetro técnico

Estrutura

Dimensão

Dimensão externo: H*W*D 1650*800*1000mm

Dimensão interna: H*W*D 1350*740*950mm

Disposição

1 compartimento

Método da instalação de equipamento

19" cremalheira

Porta

Com uma porta da rua e a uma porta traseira, e o fechamento especial para o armário exterior (cadeado do apoio)

Material

Aço galvanizado; placa exterior grossa de 1.5mm, placa interna grossa de 0.8mm

Isolação térmica

Há uma isolação térmica entre a parede interna e a parede exterior. O material de isolação é 20mm PEF.

Estrutura

Soldado

Proteção do ingresso

IP55

Controle de temperatura

Refrigerar

Condicionador de ar de AC220V e fãs de DC48V

Prova do relâmpago

Prova do relâmpago da categoria B

Substantivo: 60KA, máximo: 100KA

Iluminação

Lâmpada do diodo emissor de luz

lâmpadas do diodo emissor de luz 48V (imóveis), com interruptor protetor

Temperatura

Temperatura

Temperatura de trabalho: -40°C ~ +55°C

Temperatura de armazenamento: -50°C ~ + 70°C

Temperatura do transporte: -50°C ~ +70°C

Umidade

Humidade relativa

5% ~ 100%

Pressão

Pressão de ar

62kpa ~ 101kpa (similar a 0m ~ altura de 5000m)

Intensidade de radiação

Intensidade de radiação solar

× 1120 (1±5%) W/m2

Não.

Artigo

Quantidade

Unidade

Especs.

1

Armário exterior das telecomunicações

1

Grupo

(1) dimensão externo:                   H*W*D 1650*800*1000mm;                             Dimensão interna:                     H*W*D 1350*740*950mm.                  (2) 1 compartimento;                               (3) Com uma porta da rua e a uma porta traseira, e o fechamento especial para o armário exterior (cadeado do apoio);                                        (4) Material: aço galvanizado; placa exterior grossa de 1.5mm, placa interna grossa de 0.8mm;              (5) Soldado.

2

Condicionador de ar

1

Grupo

Capacidade refrigerando: 1.5KW, AC220V, 50HZ

3

110V ao transformador 220V

1

Grupo

110V ao transformador 220V, 1000W

4

Sensor da água

1

PC

5

Sensor do fumo

1

PC

6

Unidade de monitoração do ambiente

1

Grupo

2U

7

UPS

1

Grupo

Modelo: D3K

8

Sensor da temperatura e da umidade

1

PC

9

Unidade de distribuição de poder

1

Grupo

Prova do relâmpago: fase monofásica, 60KA nominal, máximo 100KA;

A C.A. entrou:: 63A/2P*1;

A C.A. Output: 20A/1P*2;

Soquete da manutenção: fase monofásica, três furos *1

10

Lâmpadas do diodo emissor de luz

2

PC

DC48V

11

Fãs de ventilação diretos do auxiliar

2

PC

12038 DC48V

12

Bateria acidificada ao chumbo

4

GRUPO

12V 150AH

13

Sensor da porta

4

PC

Controle lâmpadas do diodo emissor de luz

14

Placa de circuito da lâmpada do diodo emissor de luz

2

PC

15

PDU

1

Grupo

PDU remotamente manejável, modelo: NP-16R

16

Pacote

1

Grupo

Caso de madeira

Modelo

Tensão avaliado

Capacidade

(AH)

Peso

Especs. do terminal

Dimensão (milímetro)

Resistência interna

Procurar um caminho mais curto a corrente

Posição terminal

(v)

(Quilograma)

(L*W*H)

(mΩ@25°C)

(a)

RA12-150

12

150

44,5

F5/F12

483*170* 240(240)

4,3

2700

C

Parâmetros de Techinical

      Modelo

D3K

Capacidade de saída avaliado

3000VA/2400W

Entrada da C.A.

Modo de entrada

Fase monofásica Grouding

Tensão avaliado

100/110/120Vac

Freqüência avaliado

50Hz

Escala de tensão de entrada

80~ 145VAC±5

Escala de freqüência da entrada

± 0.5Hz (de 45~55)

Tensão do desvio

80VAC× (1± 5%) ~ 145VAC× (1± 5%)

Entrada da bateria

Tensão da corda da bateria

96VDC; Opcional (48V, 72V)

Número da bateria

8; Opcional (4,6)

Tempo alternativo (meio/completamente)

Meios minutos da carga ≥10, minutos da carga máxima ≥5 (correntes)

Poder na corrente de impulso máxima da entrada

<>

Tempo da carga da bateria

Carga a 90% dentro de 5 horas (corrente)

Saída da C.A.

Modo de saída

Fase monofásica Grouding

Tensão da saída

100/110/120Vac ± 3% (que inverte a saída)

Freqüência da saída

50 ± 5Hz (quando a entrada da C.A. for normal)

50Hz ± 1% (quando a entrada da C.A. for anormal)

Transeunte dinâmico da tensão

<>

Tempo de recuperação transiente dinâmico

<>

Forma de onda

Seno WaveTHD <>

Seno WaveTHD <>

Fator potência de saída

0,8

Capacidade da sobrecarga

a carga de 130% dura para não menos do que 30s, ponto de recuperação é carga de 90%.

Fator máximo de corrente de saída

3:1

Inversão para contornear o tempo

<4ms>

Função de uma comunicação e de monitoração

RS232 (pode ser girado para RS485), contato seco, soquete inteligente (pode expandir o modo de monitoração múltiplo tal como SNMP, massagem etc. do texto do telefone móvel)

Ruído audio

<>

Peso (quilogramas)

28

Dimensão (W*D*H milímetro)

190*318*433
