TC06-080JFH/01, condicionador de ar do compressor de AC220V 800W, para o armário das telecomunicações/sala exteriores
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada

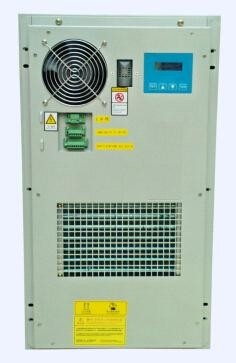

Condicionador de ar de AC220V 800W
Modelo: TC06-80JFH/01
Introdução
1. Espaço da introdução e de aplicação
O condicionador de ar TC06-080JFH/01 é um produto completo do controle de temperatura da automatização. Usa o controlador inteligente para controlar o sistema inteiro do condicionador de ar. De acordo com a variação da temperatura do ambiente, o controlador inteligente pode automaticamente detectar, operar e gravar o tempo de funcionamento de sistema inteiro, o consumo de potência, o evento e os dados históricos. Pode armazenar 100 registros do evento e 1280 registros de dados históricos, e pode inquirir uma informação gravada diária de 256 dias. O produto é aplicado extensamente no armário das telecomunicações, na pequena e média sala das telecomunicações, na sala de UPS, na sala exterior da estação base, etc.
2. Características
(1) Adaptação forte
(2) Inteligência alta
(3) Elevada precisão
(4) Confiança alta
(5) De baixo nível de ruído
(6) Consumo de baixa energia
(7) Com detecção de comutação do valor de 4 maneiras
(8) Com 1 controle do condicionador de ar da sala da maneira
(9) Escala da entrada da tensão: 220VAC±15% 50/60Hz
(10) Com saída do alarme do contato seco
3. Diagrama do princípio de sistema
4. Conformidade padrão
Conformidade padrão da tabela 1
|
Padrão |
Descrição |
|
GB/T 17626.7-1998 |
Compatibilidade eletromagnética |
|
GB4706.1 |
Segurança do aparelho electrodoméstico e do dispositivo elétrico com uso similar. |
|
GB4798.1 |
Circunstâncias ambientais que existem no pedido para produtos elétricos e eletrônicos - armazenamento |
|
GB4798.2 |
Circunstâncias ambientais que existem no pedido para produtos elétricos e eletrônicos - transporte |
|
GB4798.3 |
Circunstâncias ambientais que existem no pedido para produtos elétricos e eletrônicos - uso |
5. Parâmetros técnicos
|
Desempenho ambiental |
temperatura ambiental de trabalho |
-20°C ~ 55°C |
|
temperatura de armazenamento |
-40°C ~ 70°C |
|
|
umidade de trabalho |
≤95% |
|
|
Desempenho térmico |
capacidade refrigerando avaliado |
850W (L35 L35) 800W (L25 L35) |
|
poder de entrada do aquecimento |
300W (opcional) |
|
|
Desempenho elétrico |
corrente de entrada avaliado |
1.6A (L35 L35) 1.5A (L25 L35) |
|
poder de entrada avaliado |
352W (L35 L35) 330W (L25 L35) |
|
|
tensão de entrada |
AC220V/50Hz (185V~264V) |
Diagrama 2: Dimensão do condicionador de ar de 800W 220VAC
diagrama de fiação 6.Electrical
Diagrama 3: Diagrama de fiação elétrico
Portos da fiação:
L PE DE N: porto da fonte de alimentação (tensão entrada: 220VAC±15% 50/60Hz)
F+ F: porto de saída direto da ventilação
AL1 AL2: porto de saída geral do alarme
A+ B SGND: Porto de comunicação RS485
N: pino não conectado
7. Controle de sistema
7,1 Função e aplicação
O controlador inteligente do condicionador de ar ET731 é um controlador inteligente universal, controlando com o STC altamente integrado SCM. Pode inteligente controlar o funcionamento termostático do condicionador de ar do armário e a exaustão do hidrogênio, incluindo funciona como o autodiagnóstico da falha, poder-no começo do auto, ou no reinício após falha inesperada causada por outras razões. O controlador é compatível com todos os tipos de condicionadores de ar no mercado.
O controlador, com as características de desempenho avançado, a instalação e ajuste fáceis, é amplamente utilizado no armário das telecomunicações, na pequena e média sala das telecomunicações, na sala de UPS, na sala exterior da estação base, etc.
7,2 Parâmetro técnico
a.2×16 exposição do LCD chinês/inglês do deslocamento, de fácil utilização;
temperatura e umidade da exposição de b.Simultaneously dentro da temperatura ambiente da caixa e da comunicação;
precisão da medida de c.Temperature: 0,1 °C; precisão da medida da umidade: 5%;
registro diário de um evento de 180 dias de d.Can loja, 1 registro cada dia;
Mais alta temperatura diária, a mais baixa temperatura, temperatura média
Registro diário do evento;
e.Save os dados diários do dia anterior no 0:00 cada dia; Pode perguntar uma informação gravada diária de 180 dias;
f.RS485 uma comunicação, protocolo padrão de YD/T 1363.1-2005, apoia a detecção e o controle remotos;
modo de g.Control: pulso (condicionador de ar do contato não seco), conduzindo (condicionador de ar do contato seco)
condicionador de ar do controle de h.Real-time de ligar/desligar
fonte de i.Power: AC185V~264V/50HZ;
consumo de j.Power: ≤5W;
ambiente de k.Working: -30°C~70°C; <90>
método de l.Installation: trilho de guia, pendurando;
m.Dimension (L*W*H): 150mm×190mm×45mm
7,3 Instrução de funcionamento
ET731 usa as relações inglesas, que podem ser operadas facilmente. Todas as operações podem ser realizadas com os quatro botões. O seguinte é o diagrama do painel de controlo:
Diagrama do painel de controlo do diagrama 4
7.3.1 Botões
PgDn: a página para baixo abotoa, confirma o botão.
Pressione uma vez e libere o botão, página para baixo;
Uma imprensa longa no botão, incorpora ou retira o estado do parâmetro;
No estado de funcionamento: pode selecionar três relações da exposição;
No estado do parâmetro: a revisão, confirma e a página do parâmetro abotoa-se para baixo; uma imprensa longa no botão para retirar o estado do parâmetro.
▲: revisão crescente do parâmetro. A página abotoa-se para baixo para a pergunta do evento.
▼: revisão de diminuição do parâmetro. Página acima do botão para a pergunta do evento.
PgUp: página acima do botão; a função é opor à operação de PgDn.
7.3.2 Relações de funcionamento
O controlador inclui quatro tipos de modos de trabalho: modo de funcionamento, modo do parâmetro, modo de funcionamento manual, e modo da pergunta.
(1) modo de funcionamento:
O modo é modo de trabalho normal. Há três relações de funcionamento que podem ser selecionadas. As três relações indicam o índice diferente. Quando não são selecionados, as relações deslocarão automaticamente. Pressione o botão “PgDn” para selecionar a relação seguinte da exposição; pressione o botão “PgUp” para selecionar a relação precedente da exposição.
Relação 1:
Linha 1: temperatura e umidade dentro da caixa termostática (ou da área I);
Linha 2: estado do condicionador de ar da caixa, pulso de disparo de tempo real;
※ ------- sinal refrigerando do começo;
☼ ------- sinal de aquecimento do começo;
♂ ------- exaustão do hidrogênio, sinal da ventilação de /direct;
-- ------- funcionamento da parada do calefator do compressor.
Relação 2:
Linha 1: temperatura e umidade do ambiente (ou a área II);
Linha 2: exposição interna e exterior da temperatura da bobina (T3, T4);
Relação 3:
Circular alarmes da corrente da exposição;
Quando os alarmes múltiplos ocorrem, indicará cada informação do alarme circular.
(2) Modo do parâmetro:
No estado de funcionamento, a imprensa longa no botão” PgDn” por ao redor 3 segundos, ou pressiona o botão” PgUp” na relação 1, para entrar no modo do parâmetro. A primeira relação incorporada é a relação de menu principal, considera o seguinte diagrama.
Pressione o botão “▲”, “▼” para escolher o grupo de parâmetro correspondente; Pressione “PgDn” para inscrever o grupo de parâmetro correspondente; Pressione “PgUp” para retornar ao modo de funcionamento. A seleção dos parâmetros inclui:
(a) Parâmetro da observação
(b) Revisão do parâmetro de controle
(c) Revisão básica do parâmetro
(d) Operação manual
(e) Pergunta do evento
(f) Retorne ao modo de funcionamento
(a) Grupo de parâmetro da observação (Apar):
Incorpore a relação para verificar alguns parâmetros que não podem ser verificados no modo de funcionamento, vêem “9 parâmetros”.
No modo do parâmetro: na esquerda da linha 1 é o parâmetro não (PAnn); no direito da linha 1 é o valor de parâmetro. A linha 2 mostra a observação do parâmetro.
(b) Grupo de parâmetro do controle (CPar):
Incorpore a relação para observar ou para revisar os parâmetros que podem ser revisados, veja “o parâmetro 9”.
No modo do parâmetro: na esquerda da linha 1 é o parâmetro não (PCnn), no direito da linha 1 é valor de parâmetro. A linha 2 mostra a observação do parâmetro.
(c) Grupo de parâmetro básico (BPar):
Incorpore a relação para observar ou para revisar os parâmetros que podem ser revisados, veja “o parâmetro 9”.
No modo do parâmetro: na esquerda da linha 1 é o parâmetro não (PBnn), no direito da linha 1 é valor de parâmetro. A linha 2 mostra a observação do parâmetro.
(d) Operação manual:
Incorpore a relação para selecionar “esfriam”, “calefator”, “ar”, “Initpar”, “Aoauto” para conduzir o começo manual e para parar a operação.
(e) Pergunta do evento (pergunta):
Entre no modo da pergunta.
7.3.3 Parâmetros
Parâmetros da observação de 7.3.3.1, PA00~PA13: pode somente ser verificado, e não pode ser revisado.
|
Parâmetro não. |
Nome de parâmetro |
Valor inicial |
Observação |
|
PA00 |
VAC (tensão de fonte de alimentação dos canos principais) |
|
V |
|
PA01 |
Icomp (feedback atual do compressor) |
|
monitoração do estado do fã |
|
PA02 |
Ifan1 (feedback atual dos fãs internos) |
|
fã não-ajustável da velocidade |
|
PA03 |
Ifan2 (feedback atual dos fãs exteriores) |
|
|
|
PA04 |
InFr (a circulação interna ventila a velocidade de rotação) |
|
fã ajustável da velocidade |
|
PA05 |
OutFr (a circulação exterior ventila a velocidade de rotação) |
|
|
|
PA06 |
DI1 (entrada digital 1) |
|
sensor do alarme de porta |
|
PA07 |
DI2 (entrada digital 2) |
|
alarme da pressão do compressor |
|
PA08 |
DI3 (entrada digital 3) |
|
sensor do fumo |
|
PA09 |
DI4 (entrada digital 4) |
|
sensor da água |
|
PA10 |
ColRN (horas de início refrigerando do condicionador de ar da caixa) |
|
épocas |
|
PA11 |
ColRT (comprimento de tempo refrigerando do condicionador de ar da caixa) |
|
0.1hour |
|
PA12 |
HotRN (horas de início do aquecimento do condicionador de ar da caixa) |
|
épocas |
|
PA13 |
HotRT (comprimento de tempo do aquecimento do condicionador de ar da caixa) |
|
0.1hour |
Parâmetros de controle de 7.3.3.2, PC00~PC17:
|
Parâmetro não. |
Nome de parâmetro |
Valor inicial |
Observação |
|
PC00 |
LOC (parâmetro da senha) |
0 |
LOC=55, acessível aos seguintes parâmetros |
|
PC01 |
colTa (temperatura refrigerando do começo do condicionador de ar da caixa) |
25,0 |
|
|
PC02 |
colTb (diferença do retorno refrigerando do controle) |
2,0 |
|
|
PC03 |
hotTa (temperatura do começo do aquecimento do condicionador de ar da caixa) |
15,0 |
|
|
PC04 |
hotTb (diferença do retorno do controle de aquecimento) |
5,0 |
|
|
PC05 |
ZFanTa (temperatura do começo da ventilação forçada) |
35,0 |
|
|
PC06 |
ZFanTb (diferença do retorno do controle da ventilação forçada) |
2,0 |
|
|
PC07 |
TPH (limite superior do alarme interno da temperatura) |
45,0 |
|
|
PC08 |
HPH (limite do alarme da umidade mais baixo) |
10,0 |
|
|
PC09 |
compST (ponto inicial do estado do compressor) |
0,5 |
Unidade: A. Em caso do trabalho, quando a corrente do feedback for mais baixa do que o ponto inicial do estado ou mais altamente do que o ponto inicial de falha, será tratado como a falha e a saída em conformidade. |
|
PC10 |
compFZ (ponto inicial de falha do compressor) |
10,0 |
|
|
PC11 |
fanST (ponto inicial do estado dos fãs) |
0,25 |
|
|
PC12 |
fanFZ (ponto inicial de falha dos fãs) |
5,0 |
|
|
PC13 |
pqTd (ciclo automático da exaustão do hidrogênio) |
24 |
Unidade: hora |
|
PC14 |
pqTi (comprimento de tempo da exaustão do hidrogênio) |
5 |
Unidade: minuto |
|
PC15 |
Tprotect (temperatura do ambiente da operação da proteção do compressor) |
55,0 |
°C |
|
PC16 |
inFanOH (limite de velocidade interno dos fãs) |
100 |
|
|
PC17 |
outFanOH (limite de velocidade exterior dos fãs) |
100 |
|
Parâmetro básico de 7.3.3.3, PB00~PB19:
|
Parâmetro não. |
Nome de parâmetro |
Valor inicial |
Observação |
|
PB00 |
LOC (parâmetro da senha) |
0 |
LOC=55, acessível aos seguintes parâmetros |
|
PB01 |
inBT (compensação dos dados da temperatura da caixa do interior) |
0,0 |
|
|
PB02 |
outBT (compensação dos dados da temperatura ambiente de uma comunicação) |
0,0 |
|
|
PB03 |
inBH (compensação dos dados da umidade da caixa do interior) |
0 |
|
|
PB04 |
FaultEN (definição da operação da falha permitida) |
Proiba |
Quando permitida, pode operar-se sem feedback. |
|
PB05 |
hotDef (definição permitida aquecimento) |
Proiba |
|
|
PB06 |
fanDef (defina o dispositivo de aquecimento) |
velocidade ajustável |
velocidade Não-ajustável, velocidade ajustável, fã interno com velocidade não-ajustável e fã exterior com velocidade ajustável. |
|
PB07 |
VacX (coeficiente de correção da exposição da fonte de alimentação dos canos principais) |
1,00 |
Quando a exposição se afasta do valor real, corrija a escala. Indique o valor = coeficiente real do × do valor. |
|
PB08 |
IcompX (correção atual do compressor) |
1,00 |
|
|
PB09 |
fanX (coeficiente de correção atual do feedback do fã) |
1,00 |
|
|
PB10 |
ADR (endereço) |
1 |
|
|
PB11 |
BAUD (taxa de Baute) |
9600 |
|
|
PB12 |
CESel (ingleses ou chineses seleto) |
Inglês |
|
|
PB13 |
ST (atraso do começo) |
2 |
Minuto |
|
PB14 |
Ano |
tempo real |
|
|
PB15 |
Mês |
tempo real |
|
|
PB16 |
Data |
tempo real |
|
|
PB17 |
Hora |
tempo real |
|
|
PB18 |
Minuto |
tempo real |
|
|
PB19 |
Em segundo |
tempo real |
|
7,4 Diagrama de fiação
Diagrama 5: Diagrama de fiação
Instrução da placa:
A placa é dividida em quatro blocos: F1, F2, F3, F4 (F4 está na parte traseira).
Quando usar a velocidade não-ajustável ventilar:
Todas as partes no F1 não devem ser soldadas;
As partes no F2 devem ser soldadas;
A resistência no F4 (RS01, RS02) deve ser soldada; JP1, JP2 deve ser procura um caminho mais curto; JP3, JP4 deve procurar um caminho mais curto 1-2.
Ao usar fãs ajustáveis da velocidade:
Todas as partes no F1 devem ser soldadas;
As partes no F2 não devem ser soldadas;
As partes no F4 não devem ser soldadas e não devem ser procuram um caminho mais curto.
O F3 deve ser considerado somente ao conectar a temperatura da bobina. No caso geral, não precisa de ser considerado e não deve ser soldado.
Instrução da fiação:
1.JD1: entrada 48V;
2.JD2: saída de aquecimento 48V;
3.JD3: terminal de controle do fã
Método ajustável da fiação do fã da velocidade:
1 - 48V saída, fonte de alimentação do fã;
2 - Controle interno do fã da circulação C1; 3 - Velocidade interna do fã da circulação F1;
4 - Controle externo do fã da circulação C2; 5 - Velocidade externo do fã da circulação F2;
6 - aterrar da fonte de alimentação do fã 0V.
Não método ajustável da fiação do fã da velocidade:
1, 6 - não conectados;
2, 3 - conectados com o fã interno da circulação (2+, 3);
4, 5 - conectados com o fã externo da circulação (4+, 5-);
4.JD4:
1, 2: exaustão do hidrogênio/controle de ventilação direto, contato seco, saída próxima do normal;
3, 4: saída do contato seco, aberta normal, saída do alarme de sistema;
5, 6: saída do contato seco, aberta normal, saída do alarme de sistema de refrigeração.
5.JD5: fonte de alimentação do compressor: entrada 1-L; terra comum 2-N; saída 3-L.
6.JD6: DI entrada;
7.JD7: Uma comunicação RS485
8.J1: conectado com o LCD12232;
9.J2: conectado com o botão;
10.J3: conectado com o sensor 1 da temperatura e da umidade (armário do interior);
11.J4: conectado com o sensor de temperatura (ambiental);
12.J5: conectado com o sensor 2 da temperatura e da umidade (apoio);
13.J6: conectado com o NTC1 (bobina interna);
14.J7: conectado com o NTC2 (bobina exterior);
15.J8: porto de programação.
Contacto
Outros Produtos
-
O tipo rachado cremalheira do condicionador de ar montou a capacidade 2500W refrigerando
-
fonte de alimentação exterior refrigerando do condicionador de ar 220VAC do armário da capacidade 2000W com capacidade de aquecimento 1000W
-
Capacidade refrigerando exterior de poupança de energia de Embeded 48VDC 600W do condicionador de ar do armário
-
tipo rachado refrigerando cremalheira da capacidade 3500W do condicionador de ar montada
-
fonte de alimentação exterior refrigerando do condicionador de ar 220VAC do armário da capacidade 1500W com capacidade de aquecimento 1000W
-
fonte de alimentação exterior refrigerando do condicionador de ar 220VAC do armário da capacidade 1000W com capacidade de aquecimento 1000W
