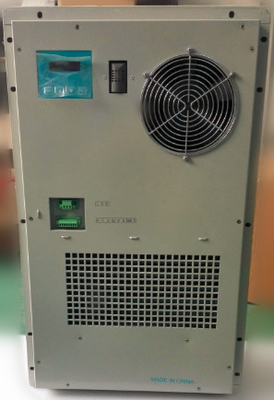

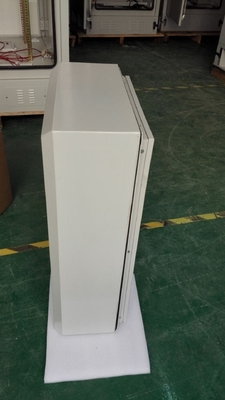

TC06-100ZEH/01 (KT041), condicionador de ar do compressor de 1000W DC48V para anunciar jogadores
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada

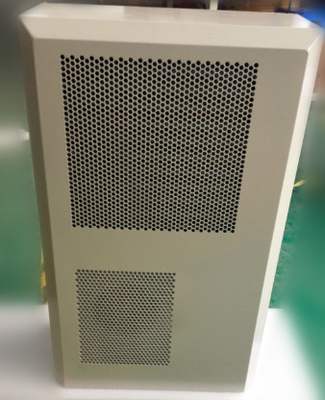

condicionador de ar da máquina da propaganda de 1000W DC48V
Modelo: TC06-100ZEH/01 (KT041)
1. Introdução
O condicionador de ar TC06-100ZEH/01 é um produto completo do controle de temperatura da automatização. Usa o controlador inteligente para controlar o sistema inteiro do condicionador de ar. De acordo com a variação da temperatura do ambiente, o controlador inteligente pode automaticamente detectar, operar e gravar o tempo de funcionamento de sistema inteiro, o consumo de potência, o evento e os dados históricos. Pode armazenar 100 registros do evento e 1280 registros de dados históricos, e pode inquirir uma informação gravada diária de 256 dias. O produto é aplicado extensamente no armário das telecomunicações, na pequena e média sala das telecomunicações, na sala de UPS, na sala exterior da estação base, etc.
2. Características
(1) adaptação forte
(2) inteligência alta
(3) Elevada precisão
(4) Confiança alta
(5) De baixo nível de ruído
(6) consumo de baixa energia
(7) Com detecção de comutação do valor de 4 maneiras
(8) Com 1 controle do condicionador de ar da sala da maneira
(9) Escala de tensão de entrada larga: 48VDC±15%
(10) Com saída do alarme do contato seco
3. Diagrama do princípio de sistema
Diagrama 1: Diagrama do princípio de sistema
4. Conformidade padrão
Conformidade padrão da tabela 1
|
Padrão |
Descrição |
|
GB/T 17626.7-1998 |
Compatibilidade eletromagnética |
|
GB4706.1 |
Segurança do aparelho electrodoméstico e do dispositivo elétrico com uso similar. |
|
GB4798.1 |
Circunstâncias ambientais que existem no pedido para produtos elétricos e eletrônicos - armazenamento |
|
GB4798.2 |
Circunstâncias ambientais que existem no pedido para produtos elétricos e eletrônicos - transporte |
|
GB4798.3 |
Circunstâncias ambientais que existem no pedido para produtos elétricos e eletrônicos - uso |
5. Parâmetros técnicos
|
Modelo não. |
TC06-100ZEH/01 |
|
|
Desempenho ambiental |
temperatura ambiental de trabalho |
-20°C ~ 55°C |
|
temperatura de trabalho do armazenamento |
-40°C ~ 70°C |
|
|
umidade de trabalho |
≤95% |
|
|
Desempenho térmico |
capacidade refrigerando avaliado |
1100W (L35 L35) 1000W (L25 L35) |
|
poder de entrada do aquecimento |
Opção |
|
|
Desempenho elétrico |
corrente de entrada avaliado |
6.0A (L35 L35) 5.8A (L25 L35) |
|
poder de entrada avaliado |
288W (L35 L35) 278W (L25 L35) |
|
|
tensão de entrada |
DC48V |
|
|
Confiança |
MTBF |
60000 horas |
|
Ruído |
≤65dB |
|
6. Instrução elétrica da fiação
6,1 Diagrama de fiação elétrico
Portos da fiação:
0V -48V: entrada da fonte de alimentação (tensão entrada: 48VDC±15%)
F+ F: saída direta da ventilação
AL1 AL2: saída geral do alarme
A+ B SGND: Relação de comunicação RS485
N: pino não conectado
7. Após a instalação mecânica e a instalação elétrica são terminados, verificam os artigos da instalação.
(1) certificam-se que o condicionador de ar está instalado firme.
(2) verificam o circuito elétrico da instalação, e asseguram-se de que não tenha procurar um caminho mais curto.
(3) Verifique a tomada de ar, a entrada de ar, o fã interno e o fã externo do condicionador de ar, e assegure-se de que não tenham nenhumas probabilidades e extremidades.
(4) Conecte o condicionador de ar à fonte de alimentação, e teste a fonte de alimentação (a tensão entrou: 48VDC±15%), corrente de funcionamento 5.9A±4%.
8. Controle de sistema
Terminologia:
BTH: Temperatura & umidade da caixa;
ETH: Temperatura & umidade da sala de motor;
CCB: Condicionamento de ar da caixa;
CAC: Condicionamento de ar dos armários;
BACS: Horas de início do condicionamento de ar da caixa;
BACR: Tempo de execução do condicionamento de ar da caixa;
CACS: Horas de início do condicionamento de ar dos armários;
CACR: Tempo de execução de Condintioning do ar dos armários;
Temp de VP.: temperatura da Respiradouro-tubulação;
C.A. FSV: Valor do condicionamento de ar da corrente;
CPar: Parâmetro do controle;
BPar: Parâmetro da base;
A/M: Automático/manual;
MaxTemp: Temperatura máxima;
MixTemp: Temperatura mínima.
8,1 Aplicação
O controlador termostático do armário da bateria ET872 é um tipo de controlador inteligente universal. É controlado microcomputador altamente integrado da microplaqueta do STC pelo único. Pode inteligente controlar o funcionamento e a exaustão do hidrogênio do condicionador de ar termostático do armário, e pode controlar um condicionador de ar da sala das telecomunicações. Tem as seguintes funções: critique o autodiagnóstico, põe sobre o começo do auto, reinício após as falhas inesperadas causadas por outras razões.
O controlador caracteriza o desempenho perfeito, a instalação fácil e rápida e o ajuste, que é amplamente utilizado no armário das telecomunicações, na pequena e média sala das telecomunicações, na sala de UPS, na sala exterior da estação base, etc.
8,2 parâmetros técnicos principais
a. 2×16 exposição do LCD chinês/inglês do deslocamento, de fácil utilização;
b. Simultaneamente temperatura e umidade da exposição dentro da temperatura ambiente da caixa e da comunicação;
c. Precisão da medida da temperatura: 0,1 °C; precisão da medida da umidade: 4%;
d. Pode armazenar o registro diário de um evento de 180 dias, 1 registro cada dia;
Mais alta temperatura diária, a mais baixa temperatura, temperatura média
Registro diário do evento;
e. Salvar os dados diários do dia anterior no 0:00 cada dia; Pode perguntar uma informação gravada diária de 180 dias;
f. RS485 ou RS232 uma comunicação, protocolo de RTU-Modbus, apoia a detecção e o controle remotos;
g. Use o algoritmo de controle do PID, ajuste inteligente potência de saída, aperfeiçoe o uso eficaz da energia;
h. Quantidade verificável do condicionador de ar: 2 grupos. 1 grupo de condicionador de ar para a sala de uma comunicação, e 1 grupo de condicionador de ar para o armário termostático.
i. Modo de controle: pulso (condicionador de ar do contato não seco), conduzindo (condicionador de ar do contato seco);
j. Condicionador de ar do controle de tempo real de ligar/desligar
k. Fonte de alimentação: DC48V;
l. Consumo de potência: ≤5W;
m. Ambiente de trabalho: -30°C~70°C; <90>
n. Método da instalação: trilho de guia, pendurando;
o. Dimensão (L*W*H): 150mm×190mm×45mm
8,3 Instrução de funcionamento
ET872 usa as relações de fácil utilização, que podem ser operadas facilmente. Todas as operações podem ser realizadas com os quatro botões. O seguinte é o diagrama do painel de controlo:
8.3.1 Botões
PgDn: a página para baixo abotoa, confirma o botão.
Pressione uma vez e libere o botão, página para baixo;
Uma imprensa longa no botão, incorpora ou retira o estado do parâmetro;
No estado de funcionamento: pode selecionar cinco relações da exposição;
No estado do parâmetro: a revisão, confirma e a página do parâmetro abotoa-se para baixo; uma imprensa longa no botão para retirar o estado do parâmetro.
▲: revisão crescente do parâmetro. A página abotoa-se para baixo para a pergunta do evento.
▼: revisão de diminuição do parâmetro. Página acima do botão para a pergunta do evento.
PgUp: página acima do botão; a função é opor à operação de PgDn.
8.3.2 Indicadores
Quando o condicionador de ar funciona normalmente, o indicador do trabalho pisca na freqüência 2s, mostrando o que está trabalhando normalmente. Quando há poupança de tela, o indicador pode indicar que o sistema está trabalhando normalmente.
Quando o sistema tem o alarme, o indicador do alarme girará sobre, mostrando que o alarme ocorre.
8.3.3 Relações de funcionamento
O controlador inclui três modos de trabalho: modo de funcionamento, modo do parâmetro, e modo da pergunta.
(1) modo de funcionamento:
O modo é modo de trabalho normal. Há cinco relações de funcionamento que podem ser selecionadas. As cinco relações indicam o índice diferente. Quando não são selecionados, as relações deslocarão automaticamente. Pressione o botão “PgDn” para selecionar a relação seguinte da exposição; pressione o botão “PgUp” para selecionar a relação precedente da exposição.
Relação 1:
Linha 1: temperatura e umidade dentro da caixa termostática (ou da área I);
Linha 2: temperatura e umidade dentro da sala de uma comunicação (ou da área II);
O diagrama 4 é a primeira relação (relação principal) deste modo.
Relação 2:
Linha 1: controle a indicação de estado. Separado pelo “do sinal/”, o anterior é estado do condicionador de ar da caixa: "OFF" significa que o compressor e o calefator ambos param; porcentagem da saída do compressor dos meios de “xx%”; o calefator dos meios do “¤” está funcionando; o “♂” significa a exaustão do hidrogênio ou a ventilação direta. O último é estado do condicionador de ar do armário: parada dos meios de "OFF"; o primeiro “*” controle do condicionador de ar do armário dos meios; o segundo “*” ou “>” é o estado real, significa que o condicionador de ar está no estado refrigerando; Se exposição “>”, ele significa o ar do sopro do condicionador de ar somente.
Linha 2: estado manual/auto do tempo real. O “automóvel” significa o auto estado, estado do manual dos meios do “menu”.
Na modalidade manual desta relação, pressione botões “▲, o ▼” pode manualmente aumentar ou reduzir a saída do controle do condicionador de ar da caixa, e a saída do controle do fã aumentará ou reduzir-se-á synchronously.
Relação 3:
Indique a velocidade rotatória real do fã interno e do fã exterior.
Na modalidade manual desta relação, pressione botões “▲, ▼” pode manualmente girar a saída de ligar/desligar do controle do condicionador de ar do armário.
Relação 4:
Indique a temperatura da bobina interna e da bobina exterior.
Na modalidade manual desta relação, pressione botões “▲, ▼” pode manualmente girar a saída de ligar/desligar do controle da exaustão do hidrogênio.
Relação 5:
Circular alarmes da corrente da exposição;
Quando os alarmes múltiplos ocorrem, indicará cada informação do alarme circular.
(2) modo do parâmetro:
No estado de funcionamento, a imprensa longa no botão “PgDn” por ao redor 3 segundos, ou pressiona o botão “PgUp” na relação 1, para entrar no modo do parâmetro. A primeira relação incorporada é a relação de menu principal, considera o seguinte diagrama.
Pressione o botão “▲”, “▼” para escolher o grupo de parâmetro correspondente; Pressione “PgDn” para inscrever o grupo de parâmetro correspondente; Pressione “PgUp” para retornar ao modo de funcionamento. A seleção dos parâmetros inclui:
(a) Parâmetro da observação
(b) Revisão do parâmetro de controle
(c) Revisão básica do parâmetro
(d) Seleção manual/auto
(e) Pergunta do evento
(f) Retorne ao modo de funcionamento
(a) Grupo de parâmetro da observação (Apar):
Incorpore a relação para verificar alguns parâmetros que não podem ser verificados no modo de funcionamento, vêem de “uma instrução 8.3.4 parâmetros”.
No modo do parâmetro: na esquerda da linha 1 é o parâmetro não (PAnn); no direito da linha 1 é o valor de parâmetro. A linha 2 mostra a observação do parâmetro.
(b) Grupo de parâmetro do controle (CPar):
Incorpore a relação para observar ou para revisar os parâmetros que podem ser revisados, veja de “uma instrução 8.3.4 parâmetros”.
No modo do parâmetro: na esquerda da linha 1 é o parâmetro não (PCnn), no direito da linha 1 é valor de parâmetro. A linha 2 mostra a observação do parâmetro.
(c) Grupo de parâmetro básico (BPar):
Incorpore a relação para observar ou para revisar os parâmetros que podem ser revisados, veja de “uma instrução 8.3.4 parâmetros”.
No modo do parâmetro: na esquerda da linha 1 é o parâmetro não (PBnn), no direito da linha 1 é valor de parâmetro. A linha 2 mostra a observação do parâmetro.
(d) Grupo de parâmetro da operação manual (A/M):
Incorpore a relação para selecionar “esfriam”, “calefator”, “ar”, “ToAuto” para conduzir o começo manual e para parar a operação.
(e) Pergunta do evento (pergunta):
Entre no modo da pergunta
8,4 Diagrama de fiação
