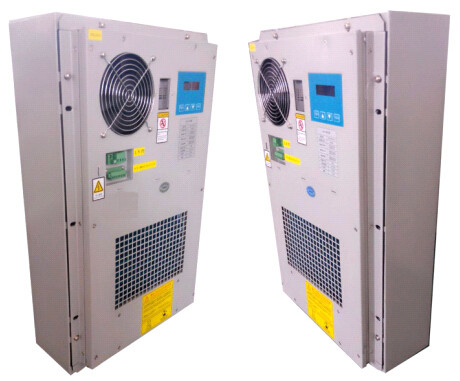

Condicionador de ar de AC220V 300W
Modelo: TC06-30JFH/01
1. Espaço da introdução e de aplicação
O condicionador de ar TC06-30JFH/01 é um produto completo do controle de temperatura da automatização. Usa o controlador inteligente para controlar o sistema inteiro do condicionador de ar. De acordo com a variação da temperatura do ambiente, o controlador inteligente pode automaticamente detectar, operar e gravar o tempo de funcionamento de sistema inteiro, o consumo de potência, o evento e os dados históricos. Pode armazenar 100 registros do evento e 1280 registros de dados históricos, e pode inquirir uma informação gravada diária de 256 dias. O produto é aplicado extensamente no armário das telecomunicações, na pequena e média sala das telecomunicações, na sala de UPS, na sala exterior da estação base, etc.
2. Características
(1) Adaptação forte
(2) Inteligência alta
(3) Elevada precisão
(4) Confiança alta
(5) De baixo nível de ruído
(6) Consumo de baixa energia
(7) Com detecção de comutação do valor de 4 maneiras
(8) Com 1 controle do condicionador de ar da sala da maneira
Escala da entrada da tensão: 220VAC±15% 50/60Hz
Com saída do alarme do contato seco
3. Diagrama do princípio de sistema
Diagrama 1: Diagrama do princípio de sistema
4. Conformidade padrão
Conformidade padrão da tabela 1
|
Padrão |
Descrição |
|
GB/T 17626.7-1998 |
Compatibilidade eletromagnética |
|
GB4706.1 |
Segurança do aparelho electrodoméstico e do dispositivo elétrico com uso similar. |
|
GB4798.1 |
Circunstâncias ambientais que existem no pedido para produtos elétricos e eletrônicos - armazenamento |
|
GB4798.2 |
Circunstâncias ambientais que existem no pedido para produtos elétricos e eletrônicos - transporte |
|
GB4798.3 |
Circunstâncias ambientais que existem no pedido para produtos elétricos e eletrônicos - uso |
|
CE |
Certificado do terceiro |
5. Parâmetros técnicos
condicionador de ar de 300W 220VAC (modelo: TC06-30JFH/01)
|
Desempenho ambiental |
temperatura ambiental de trabalho |
-20°C ~ 55°C |
|
temperatura de armazenamento |
-40°C ~ 70°C |
|
|
umidade de trabalho |
≤95% |
|
|
Desempenho térmico |
capacidade refrigerando avaliado |
350W (L35 L35) 300W (L25 L35) |
|
poder de entrada do aquecimento |
500W (opcional) |
|
|
Desempenho elétrico |
corrente de entrada avaliado |
0.9A (L35 L35) 0.7A (L25 L35) |
|
poder de entrada avaliado |
198W (L35 L35) 154W (L25 L35) |
|
|
tensão de entrada |
AC220V/50Hz (185V~264V) |
Diagrama 2: Dimensão do condicionador de ar de 300W 220VAC
6. A instalação e instrução elétrica da fiação
6,1 Preparação antes da instalação
(1) preparam as ferramentas na seguinte tabela a “instalação e a manutenção utiliza ferramentas”.
(2) verificam os respiradouros de ar para assegurar-se de que não haja nenhum artigo desnecessário nos respiradouros.
6,2 Ferramentas da instalação e da manutenção
|
Nome das ferramentas |
Função |
|
Chave de fenda transversal |
Condicionador de ar do reparo. |
|
Chave de fenda entalhada pequena |
Porto da fonte de alimentação do fio no painel |
|
Descascador de fios |
Descascamento do fio |
|
Frisador do fio |
Fonte de alimentação do friso para o equipamento |
|
Multímetro |
Verifique a fiação para assegurar-se de que esteja conectada corretamente e para procurar um caminho mais curto sem. |
|
Aperte o medidor |
Teste a corrente de funcionamento do condicionador de ar |
6,3 Etapas da instalação
(1) Certifique-se que o condicionador de ar não está conectado com o poder.
(2) Fixe o condicionador de ar de acordo com o diagrama da dimensão.
(3) Descasque a isolação do fio da fonte de alimentação, e frise o terminal.
(4) Conecte os fios de acordo com o elétrico torcem o diagrama.
(5) Após ter terminado a fiação, use o multímetro para verificar se o circuito elétrico é normal. Conecte então o condicionador de ar com a fonte de alimentação, e o medidor da braçadeira do uso para testar a corrente de funcionamento.
Nota: Certifique-se desligar toda a fonte de alimentação ao condicionador de ar antes da instalação. Escolha a corrente de funcionamento apropriada do diâmetro e do teste de fio de acordo com os parâmetros técnicos do condicionador de ar.
6,4 Diagrama de fiação elétrico
Diagrama 3: Diagrama de fiação elétrico
Portos da fiação:
L PE DE N: porto da fonte de alimentação (tensão entrada: 220VAC±15% 50/60Hz)
F+ F: porto de saída direto da ventilação
AL1 AL2: porto de saída geral do alarme
A+ B SGND: Porto de comunicação RS485
N: pino não conectado
7. Após a instalação mecânica e a instalação elétrica são terminados, verificam os artigos da instalação.
(1) Certifique-se que o condicionador de ar está instalado firme.
(2) Verifique o circuito elétrico da instalação, e assegure-se de que não tenha procurar um caminho mais curto.
(3) Verifique a tomada de ar, a entrada de ar, o fã interno e o fã externo do condicionador de ar, e assegure-se de que não tenham nenhumas probabilidades e extremidades.
(4) Conecte o condicionador de ar à fonte de alimentação, e teste a fonte de alimentação (a tensão entrou: 220VAC±15% 50/60Hz), corrente de funcionamento 0.8A±4%.
8. Controle de sistema
8,1 Função e aplicação
O controlador inteligente do condicionador de ar ET731 é um controlador inteligente universal, controlando com o STC altamente integrado SCM. Pode inteligente controlar o funcionamento termostático do condicionador de ar do armário e a exaustão do hidrogênio, incluindo funciona como o autodiagnóstico da falha, poder-no começo do auto, ou no reinício após falha inesperada causada por outras razões. O controlador é compatível com todos os tipos de condicionadores de ar no mercado.
O controlador, com as características de desempenho avançado, a instalação e ajuste fáceis, é amplamente utilizado no armário das telecomunicações, na pequena e média sala das telecomunicações, na sala de UPS, na sala exterior da estação base, etc.
8,2 Parâmetro técnico
a.2×16 exposição do LCD chinês/inglês do deslocamento, de fácil utilização;
temperatura e umidade da exposição de b.Simultaneously dentro da temperatura ambiente da caixa e da comunicação;
precisão da medida de c.Temperature: 0,1 °C; precisão da medida da umidade: 5%;
registro diário de um evento de 180 dias de d.Can loja, 1 registro cada dia;
Mais alta temperatura diária, a mais baixa temperatura, temperatura média
Registro diário do evento;
e.Save os dados diários do dia anterior no 0:00 cada dia; Pode perguntar uma informação gravada diária de 180 dias;
f.RS485 uma comunicação, protocolo padrão de YD/T 1363.1-2005, apoia a detecção e o controle remotos;
modo de g.Control: pulso (condicionador de ar do contato não seco), conduzindo (condicionador de ar do contato seco)
condicionador de ar do controle de h.Real-time de ligar/desligar
fonte de i.Power: AC185V~264V/50HZ;
consumo de j.Power: ≤5W;
ambiente de k.Working: -30°C~70°C; <90>
método de l.Installation: trilho de guia, pendurando;
m.Dimension (L*W*H): 150mm×190mm×45mm
8,3 Instrução de funcionamento
ET731 usa as relações inglesas, que podem ser operadas facilmente. Todas as operações podem ser realizadas com os quatro botões. O seguinte é o diagrama do painel de controlo:
Diagrama do painel de controlo do diagrama 4
8.3.1 Botões
PgDn: a página para baixo abotoa, confirma o botão.
Pressione uma vez e libere o botão, página para baixo;
Uma imprensa longa no botão, incorpora ou retira o estado do parâmetro;
No estado de funcionamento: pode selecionar três relações da exposição;
No estado do parâmetro: a revisão, confirma e a página do parâmetro abotoa-se para baixo; uma imprensa longa no botão para retirar o estado do parâmetro.
▲: revisão crescente do parâmetro. A página abotoa-se para baixo para a pergunta do evento.
▼: revisão de diminuição do parâmetro. Página acima do botão para a pergunta do evento.
PgUp: página acima do botão; a função é opor à operação de PgDn.
8.3.2 Relações de funcionamento
O controlador inclui quatro tipos de modos de trabalho: modo de funcionamento, modo do parâmetro, modo de funcionamento manual, e modo da pergunta.
(1) modo de funcionamento:
O modo é modo de trabalho normal. Há três relações de funcionamento que podem ser selecionadas. As três relações indicam o índice diferente. Quando não são selecionados, as relações deslocarão automaticamente. Pressione o botão “PgDn” para selecionar a relação seguinte da exposição; pressione o botão “PgUp” para selecionar a relação precedente da exposição.
Relação 1:
Linha 1: temperatura e umidade dentro da caixa termostática (ou da área I);
Linha 2: estado do condicionador de ar da caixa, pulso de disparo de tempo real;
※------- sinal refrigerando do começo;
☼ ------- sinal de aquecimento do começo;
♂ ------- exaustão do hidrogênio/sinal direto da ventilação;
-- ------- funcionamento da parada do calefator do compressor.
Relação 2:
Linha 1: temperatura e umidade do ambiente (ou a área II);
Linha 2: exposição interna e exterior da temperatura da bobina (T3, T4);
Relação 3:
Circular alarmes da corrente da exposição;
Quando os alarmes múltiplos ocorrem, indicará cada informação do alarme circular.
(2) Modo do parâmetro:
No estado de funcionamento, a imprensa longa no botão” PgDn” por ao redor 3 segundos, ou pressiona o botão” PgUp” na relação 1, para entrar no modo do parâmetro. A primeira relação incorporada é a relação de menu principal, considera o seguinte diagrama.
Pressione o botão “▲”, “▼” para escolher o grupo de parâmetro correspondente; Pressione “PgDn” para inscrever o grupo de parâmetro correspondente; Pressione “PgUp” para retornar ao modo de funcionamento. A seleção dos parâmetros inclui:
(a) Parâmetro da observação
(b) Revisão do parâmetro de controle
(c) Revisão básica do parâmetro
(d) Operação manual
(e) Pergunta do evento
(f) Retorne ao modo de funcionamento
(a) Grupo de parâmetro da observação (Apar):
Incorpore a relação para verificar alguns parâmetros que não podem ser verificados no modo de funcionamento, vêem “9 parâmetros”.
No modo do parâmetro: na esquerda da linha 1 é o parâmetro não (PAnn); no direito da linha 1 é o valor de parâmetro. A linha 2 mostra a observação do parâmetro.
(b) Grupo de parâmetro do controle (CPar):
Incorpore a relação para observar ou para revisar os parâmetros que podem ser revisados, veja “o parâmetro 9”.
No modo do parâmetro: na esquerda da linha 1 é o parâmetro não (PCnn), no direito da linha 1 é valor de parâmetro. A linha 2 mostra a observação do parâmetro.
(c) Grupo de parâmetro básico (BPar):
Incorpore a relação para observar ou para revisar os parâmetros que podem ser revisados, veja “o parâmetro 9”.
No modo do parâmetro: na esquerda da linha 1 é o parâmetro não (PBnn), no direito da linha 1 é valor de parâmetro. A linha 2 mostra a observação do parâmetro.
(d) Operação manual:
Incorpore a relação para selecionar “esfriam”, “calefator”, “ar”, “Initpar”, “Aoauto” para conduzir o começo manual e para parar a operação.
(e) Pergunta do evento (pergunta):
Entre no modo da pergunta.
8,4 Diagrama de fiação
Diagrama 5: Diagrama de fiação
Instrução da placa:
A placa é dividida em quatro blocos: F1, F2, F3, F4 (F4 está na parte traseira).
Quando usar a velocidade não-ajustável ventilar:
Todas as partes no F1 não devem ser soldadas;
As partes no F2 devem ser soldadas;
A resistência no F4 (RS01, RS02) deve ser soldada; JP1, JP2 deve ser procura um caminho mais curto; JP3, JP4 deve procurar um caminho mais curto 1-2.
Ao usar fãs ajustáveis da velocidade:
Todas as partes no F1 devem ser soldadas;
As partes no F2 não devem ser soldadas;
As partes no F4 não devem ser soldadas e não devem ser procuram um caminho mais curto.
O F3 deve ser considerado somente ao conectar a temperatura da bobina. No caso geral, não precisa de ser considerado e não deve ser soldado.
Instrução da fiação:
1.JD1: entrada 48V;
2.JD2: saída de aquecimento 48V;
3.JD3: terminal de controle do fã
Método ajustável da fiação do fã da velocidade:
1 - 48V saída, fonte de alimentação do fã;
2 - Controle interno do fã da circulação C1; 3 - Velocidade interna do fã da circulação F1;
4 - Controle externo do fã da circulação C2; 5 - Velocidade externo do fã da circulação F2;
6 - aterrar da fonte de alimentação do fã 0V.
Não método ajustável da fiação do fã da velocidade:
1, 6 - não conectados;
2, 3 - conectados com o fã interno da circulação (2+, 3);
4, 5 - conectados com o fã externo da circulação (4+, 5-);
4.JD4:
1, 2: exaustão do hidrogênio/controle de ventilação direto, contato seco, saída próxima do normal;
3, 4: saída do contato seco, aberta normal, saída do alarme de sistema;
5, 6: saída do contato seco, aberta normal, saída do alarme de sistema de refrigeração.
5.JD5: fonte de alimentação do compressor: entrada 1-L; terra comum 2-N; saída 3-L.
6.JD6: DI entrada;
7.JD7: Uma comunicação RS485
8.J1: conectado com o LCD12232;
9.J2: conectado com o botão;
10.J3: conectado com o sensor 1 da temperatura e da umidade (armário do interior);
11.J4: conectado com o sensor de temperatura (ambiental);
12.J5: conectado com o sensor 2 da temperatura e da umidade (apoio);
13.J6: conectado com o NTC1 (bobina interna);
14.J7: conectado com o NTC2 (bobina exterior);
15.J8: porto de programação.
9. Manutenção
Ferramentas da manutenção:
(1) Aspirador de p30 ou agente comprimido da purificação do ar
(2) Escova macia
(3) Chave de fenda transversal
(4) Multímetro
(5) Medidor da braçadeira
(6) Termômetro de Digitas
A fim manter o ambiente normal da temperatura dentro do armário, conduza por favor a manutenção de acordo com da “a tabela manutenção”.
Etapas da manutenção:
(1) Desligue o poder.
(2) Desligue a linha eléctrica, e desligue a linha de sinal.
(3) Conduza a manutenção de acordo com da “a tabela manutenção”.
(4) Conecte a linha da linha eléctrica e de sinal.
(5) Programa de teste de funcionamento.
(6) Desligue o poder, restaure o estado de funcionamento normal.
(7) Conecte o poder.
(8) A instalação de equipamento deve reservar um espaço da manutenção não menos de 300mm.
Tabela da manutenção
|
Verifique artigos |
Descrição da etapa |
Ciclo da manutenção |
|
Encaixotamento |
Use a escova ou o aspirador de p30 para limpar as probabilidades e as extremidades na embalagem. |
6 meses |
|
Prender |
Verifique se obtem fraca e se a tensão de fonte de alimentação é normal. |
6 meses |
|
Fãs anormais |
Mova os fãs para verificar se a rotação é lisa, e se há um ruído ou umas probabilidades e extremidades anormais. |
6 meses |
|
Aleta refrigerando |
Use a escova ou o aspirador de p30 para limpar a poeira na aleta refrigerando; use a água ou ar comprimido para limpar o condensador. |
6 meses |
|
Drenagem da água |
Verifique se a tubulação da drenagem da água é lisa |
1 ano |
|
Refrigerar/aquecimento |
No estado de funcionamento normal, a diferença medida da temperatura temperaturas no meio internas e exteriores é mais alta do que 10°C. |
1 ano |
|
Cabo |
Verifique se a casca do cabo ocorre. |
1 ano |
|
Cabo de uma comunicação |
Verifique se o cabo inclui o perigo escondido tal como a casca. |
1 ano |
|
Cabo aterrando |
Teste se o equipamento que aterra e aterrar do armário é conectado normalmente, e a resistência é mais baixa do que 0.1Ω. |
1 ano |
Falhas
|
Falha |
Análise |
|
O condicionador de ar não funciona |
Sem entrada de poder ou linha eléctrica interna pode descascar. |
|
Alarme da falha da temperatura |
O terminal da ponta de prova da temperatura pode estar fraco, ou a ponta de prova não trabalha. |
|
Os fãs não giram. |
Verifique se a fonte de alimentação é normal, se os cabos descascam ou as pás do ventilador está obstruído por probabilidades e por extremidades. |
|
Os fãs têm o ruído anormal. |
as pás do ventilador são interferidas por probabilidades e por extremidades, ou os fãs são danificados. |
|
Não pode drenar a água condensated. |
A tubulação da drenagem da água é obstruída. |
Contacto
Outros Produtos
-
O tipo rachado cremalheira do condicionador de ar montou a capacidade 2500W refrigerando
-
fonte de alimentação exterior refrigerando do condicionador de ar 220VAC do armário da capacidade 2000W com capacidade de aquecimento 1000W
-
Capacidade refrigerando exterior de poupança de energia de Embeded 48VDC 600W do condicionador de ar do armário
-
tipo rachado refrigerando cremalheira da capacidade 3500W do condicionador de ar montada
-
fonte de alimentação exterior refrigerando do condicionador de ar 220VAC do armário da capacidade 1500W com capacidade de aquecimento 1000W
-
fonte de alimentação exterior refrigerando do condicionador de ar 220VAC do armário da capacidade 1000W com capacidade de aquecimento 1000W
